主機為四立柱、兩絲杠、油缸下置式，拉伸空間位于主機的上方，壓縮、彎曲試驗空間位于主機下橫梁和工作臺之間。測控系統采用全數字多通道閉環測控系統，具有三閉環功能，即可以進行應力、應變、位移閉環等控制方式，并可以進行無沖擊切換，其應力速度和應變速率完全符合國標GB/T228.1-2010等其它金屬拉伸試驗標準要求。

　　本系列產品的國家計量檢定規程，我公司為參加起草單位
　　本系列產品的測控軟件已通過國家鋼鐵研究院的評審

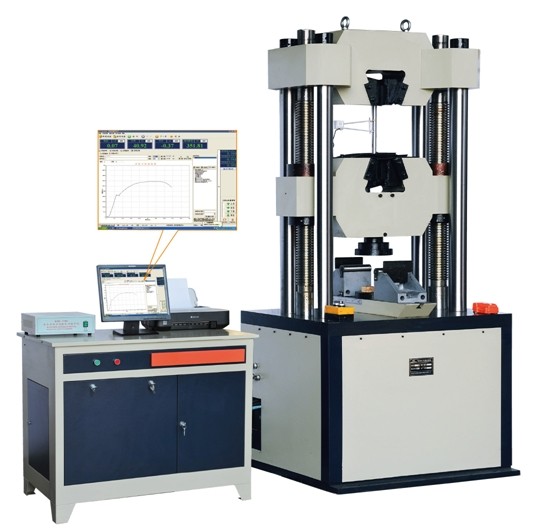

外觀示意圖

二、傳動系統
下橫梁升降采用電機經減速器、鏈傳動機構、絲杠副傳動，實現拉伸、壓縮空間的調整。

三、液壓系統
油箱內的液壓油通過電機帶動高壓泵進入油路，流經高壓濾油器、壓差閥組、伺服閥，進入油缸。計算機發出控制信號到伺服閥，控制伺服閥的開口和方向，從而控制進入油缸的流量，實現等速試驗力、等速位移等的控制。

四、控制系統
支持進行拉伸、壓縮、剪切、彎曲等試驗；
支持開放編輯試驗、編輯標準和編輯步驟，并支持導出導入試驗、標準和步驟；
支持試驗參數自定義；
采用開放式的EXCEL報表形式，支持用戶自定義報表格式；
查詢打印試驗結果靈活方便，支持打印多個試樣，自定義排序打印項目；
程序自帶強大試驗分析功能；
程序支持分級管理兩級（管理員、試驗員）用戶管理權限；
