產品介紹用 途：
u 錨桿桿體長度檢測
u 錨桿錨固密實度檢測
u 錨桿錨固缺陷位置檢測
符 合：
u 《錨桿噴射混凝土支護技術規范GB50086-2001》
u 《水電水利工程物探規程DL/T5010-2005》
u 《錨桿錨固質量無損檢測技術規程JGJ/T182-2009》
技術特點：
1. 無線模式操作，無線傳輸距離可達50米，減輕現場測試強度，有效保障安全性
2. 配備便捷式大功率超磁聲波發射震源，測試信號更佳
3. 采樣精度高，16位A/D，采樣間隔可達1μs，采樣率最高可達1000KHz
4. 整套系統全防水設計，適用于隧道，基坑等多種高濕度高溫度惡劣環境
性能指標：

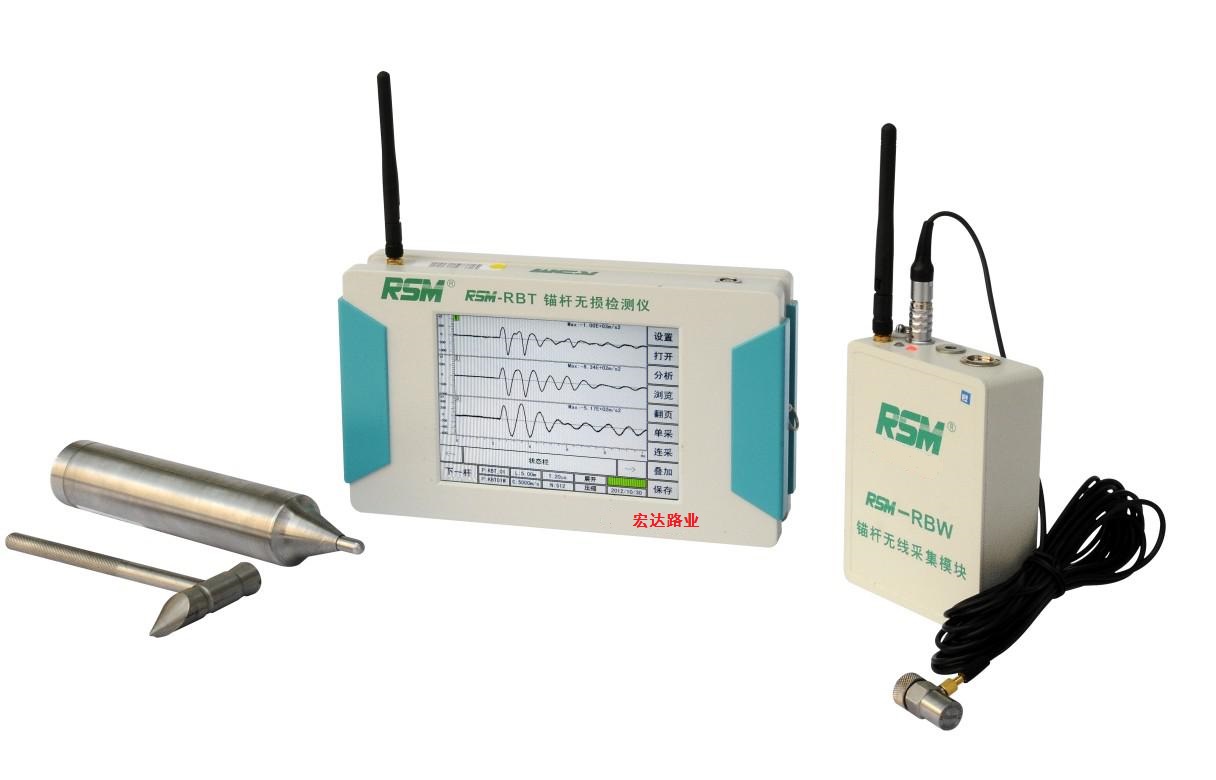

RSM-RBT 錨桿無損檢測儀 | RSM-RBW 無線采集模塊 | ||
顯示方式 | 6.5真彩液晶顯示屏（背光可調） | 供電模式 | 內置鋰電池 |
存儲模式 | 電子硬盤 | 體積 | 14×9.5×4.2(cm) |
存儲量 | 10萬根數據 | 重量 | 0.5kg |
主控系統 | 內置工控機 | 工作溫度 | -20~70℃ |
采樣間隔 | 1.0us~2000us | 傳輸模式 | 無線傳輸 |
采樣頻率 | 5kHz-1MHz | 傳輸距離 | 100米 |
記錄長度 | 0.5k、1k、2k、4k (可選) | 傳輸速率 | 115200bit/s |
A/D轉換精度 | 16位 | RSM-RBR超磁致伸縮聲波震源 | |
采集器帶寬 | 10Hz-50kHz(頻帶寬度) | 供電模式 | 內置鋰電池 |
接受靈敏度 | ≤30uv | 體積 | Ф4.5×27.8cm |
數據傳輸模式 | U盤 | 重量 | 1.0kg |
工作溫度 | -20~70℃ | 工作溫度 | -20~70℃ |
供電模式 | 內置鋰電池 | 最大瞬間功率 | 20kw |
體積 | 23.5×14×4.2(cm) | 工作電壓 | 12V |
重量 | 3kg | 連續發射間隔時間 | 0.2s |
標準配置：
序號 | 名 稱 | 規 格 | 數量 |
1 | RSM-RBT采集儀 | 含：電源適配器、鋁合金儀器箱 | 1套 |
2 | 磁鐵式加速度傳感器 | 電纜長度20米，觸發小手錘 | 1套 |
3 | 采集分析處理軟件 | 軟件光盤及U盤各一、操作使用說明書二本 | 1套 |
選購配件：
序號 | 項 目 | 規 格 | 價 格 | 備 注 |
1 | 磁鐵式加速度傳感器 | 電纜長度20米 | 2000元/套 |
|
2 | RSM-RBR超磁震源 |
| 16000元/套 |
|
3 | RSM-RBW無線采集模塊 |
| 8000元/套 |
